ノイズカッター　ＮＳ－４１２　　　　

本計器は、計測システムにおける各ラインからの
外来ノイズを遮断するもので、データ集録装置
JASS-412Bに使用できます。

　　　　　　　　　　 　　　　　　特　　　　長　　　　　　　　　　　

　１．ホストコンピュータインターフェースのRS-485通信ラインを絶縁素子により電気的に
　　　分離することによって通信ライン上のノイズを低減できます。
　２．絶縁型DC/DCコンバータによる電源供給で、電源ライン上のノイズを低減できます。
　３．差動トランス信号ラインにバンドパスフィルタを挿入することにより、信号ラインの
　　　ノイズを低減できます。
　４．SCA-M1／SCA-S1 (※1)で接続されるセンサーインターフェースのRS-485通信ラインを
　　　絶縁素子により電気的に分解することによって通信ライン上のノイズを低減できます。

　※１ データ収録装置(JASS-412B)にSCM-M1を接続し、スキャニングユニット(SCU)に
　　　 SCA-S1を接続します。その上で、SCA-M1とSCA-S1を汎用インターフェース(RS-485)
　　　 ケーブルで接続すると従来使用していた多芯(60芯)ケーブルを省くことが可能になります

　システム構成図　　※JASS-412Bとの周辺接続イメージ　　　　　　　　　　

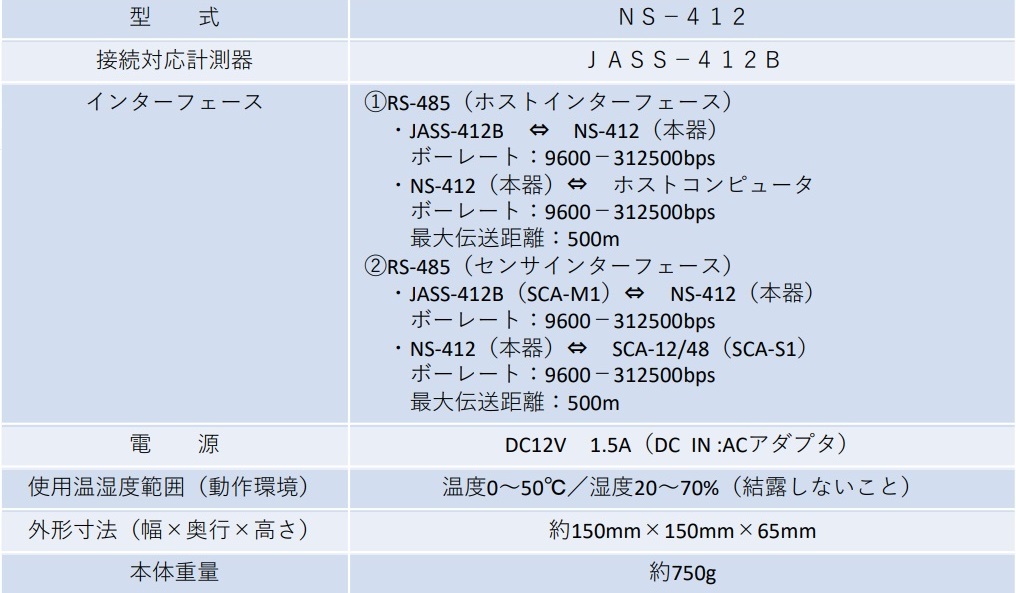

　　　　　　　　　　 　　　　　　仕　　　　様　　　　　　　　　　　
